➠ Dalmec GmbH
ICE Europe 2017: Halle A6, Stand 264
lenks zwischen Parallelogramm und Aus-
legearm ist standardmäßig auf 315° be-
grenzt“, erklärt Dieter Hager, Vertriebs-
leiter bei Dalmec. Darüber hinaus sind
die Handhabungs-Manipulatoren des
italienischen Unternehmens modular
aufgebaut, so dass sich Grundeinheit,
Auslegearm und Aufnahmevorrichtung
individuell zusammenstellen lassen. „Das
Gerät kann also mit verschiedenen me-
chanischen oder pneumatisch betätigten
Greifvorrichtungen ausgestattet werden.
Unter anderem lässt sich auch eine
pneumatische Version mit einem Endlos-
Drehgelenk und einem pneumatischen
Drehantrieb montieren“, erläutert Hager.
Durch den ausschließlich pneumatischen
Betrieb – benötigt werden mindestens
0,6 MPa – ist das Gerät besonders zuver-
lässig und lässt sich einfach warten. Die
Konstruktion ist dabei so gestaltet, dass
Handhabungs-Manipulator mit drei
Gelenken erlaubt Schwenken von
Lasten bis 550 kg
n In vielen Betrieben werden Handha-
bungs-Manipulatoren zum Heben und
Bewegen schwerer Lasten eingesetzt.
Die meisten Modelle erlauben jedoch
nur ein Umsetzen der Produkte, ein Dre-
hen oder Schwenken ist dagegen in der
Regel nicht möglich. Die Dalmec GmbH
hat mit dem PARTNER EQUO einen
pneumatischen Handhabungs-Manipu-
lator entwickelt, der auch diese Bewe-
gungen ausführen kann: Er verfügt über
einen Auslegearm, an dessen Ende eine
Greifvorrichtung mit einem Endlos-Dreh-
gelenk sowie ein Dreh- oder Schwenkan-
trieb montiert werden. So eignet er sich
beispielsweise auch zum Anheben,
Schwenken und Abstellen von Rollen
oder Spulen. Der modulare Aufbau er-
möglicht es dabei, jeden Manipulator in
seiner Konstruktion und funktionellen
Ausstattung genau auf die individuellen
Handhabungsanforderungen der jeweili-
gen Aufgabe abzustimmen. Form und
Abmessung des Auslegearms beispiels-
weise lassen sich speziell anpassen, auch
die Aufnahmevorrichtungen variieren
von der einfachen Gabel bis hin zur
pneumatischen Greifereinheit am Au-
ßendurchmesser. Der PARTNER EQUO,
der über eine Tragkraft von bis zu 550 kg
verfügt und auch in Edelstahl sowie in ei-
ner ATEX-konformen Ex-Schutz-
Ausführung erhältlich ist, kann auf der
ICE Europe 2017 besichtigt werden.
In seiner Grundausführung verfügt der
durch pneumatische Ausgleichszylinder
gesteuerte PARTNER EQUO über zwei
Gelenke: „Das Hauptdrehgelenk sorgt
dafür, dass der Manipulator endlos um
die Hauptdrehachse gedreht werden
kann, der Drehwinkel des mittleren Ge-
Die intelligente Kraft zum Transport von Rollen oder Spulen
bei einem Ausfall der Druckluft die auf-
genommene Last nicht herunterfallen
kann. Daneben fixieren Gelenkbremsen
die Haupt- und die mittlere Drehachse
sowie die Aufnahmevorrichtungen in je-
der vom Bediener angefahrenen Positi-
on. Durch den Druckluft-Betrieb sind die
Manipulatoren von Dalmec außerdem
für den Ex-Schutz-Bereich geeignet.
Grundlage jeder Auslegung eines Mani-
pulators von Dalmec sind pneumatisch
gesteuerte Handhabungssysteme, die
dem natürlichen Bewegungsablauf des
Mitarbeiters folgen. „Der Werker selbst
muss nur eine geringe Handkraft für die
Bewegung aufbringen“, so Hager. „Der
Handhabungs-Manipulator sorgt also
dafür, dass der Bediener eine ergonomi-
sche Tätigkeit ausübt.“ Somit kann der
Bediener sein gesamtes Arbeitspensum
gleichmäßig abarbeiten, ohne körperli-
che Einschränkungen durch das Heben
und Tragen der Lasten befürchten zu
müssen.
Auf der ICE Europe 2017 in München
kann ein Modell des PARTNER EQUO mit
Aufnahmevorrichtungen für Rollen und
Spulen besichtigt werden sowie konkre-
te Anfragen gestellt werden.

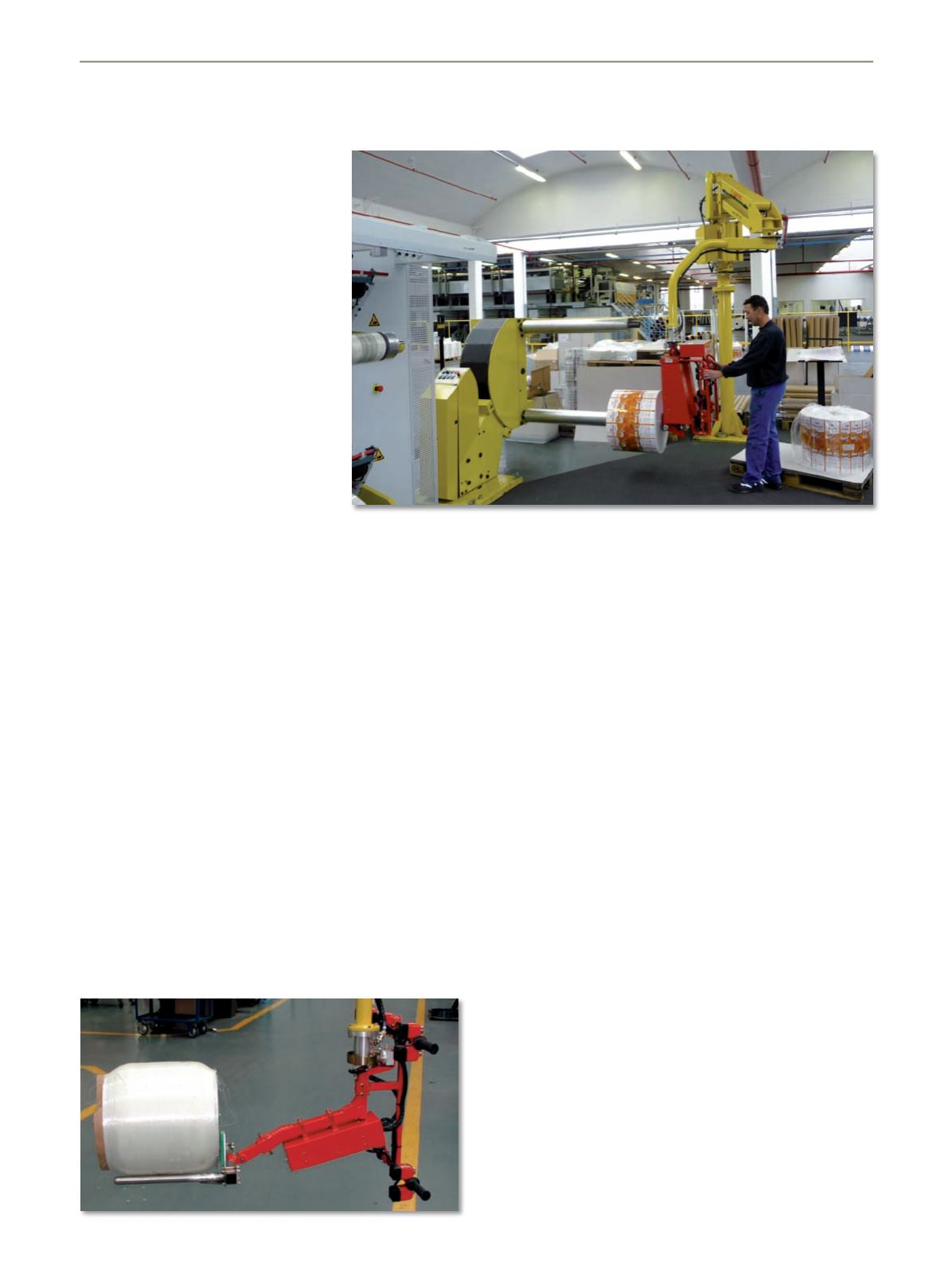

Die Rollen können auch von einem Wendewickler aufgenommen
beziehungsweise vom Dorn „abgezogen“ werden (Bilder, Quelle: Dalmec GmbH)
Für das Handling
von Rollen gibt es
unter anderem
Aufnahme-
vorrichtungen mit
Spreizdornen,
pneumatische
Greifereinheiten
am Außendurch-
messer oder
einfache Gabeln
(im Bild)
