ТЕМА НОМЕРА: ЭКСТРУЗИЯ ТРУБ И ПРОФИЛЯ
ЭКСТРУЗИЯ 3/2016
до 1200 мм, а при наличии соответствую-
щей насадки также и диаметры от 500 до
800 мм (SDR 11 – SDR 26). Компонен-
ты системы FDC полностью интегриро-
ваны в систему управления BMCtouch
экструдера.
Благодаря двухступенчатой концепции
распределения расплава трубная головка
helix 1200 VSI-TZ+ минимизирует эф-
фект стекания полимера с верхней части
трубы при экструзии, а также овальность
толстостенных труб, даже при высокой
скорости линии. Активное, интенсивное охлаждение рас-
плава, а также внутреннее охлаждение трубы в основном
использует воздух окружающей среды, в результате чего
производственные издержки и затраты на техническое об-
служивание сводятся к минимуму.
Кроме того, внутреннее охлаждение трубы сделало воз-
можным уменьшить длину участка охлаждения, что из-за
ограниченной площади производственного цеха на Tehno
World сыграло решающую роль.
В итоге предприятие сможет выпускать трубы диаметром
1,2 м (SDR 17) при производительности более чем
1500 кг/ч. Участок охлаж-
дения, длина которого со-
ставляет менее 40 м, име-
ет две вакуумные емкости
vacStream 1200-6 и четы-
ре емкости охлаждения
coolStream 1200-6, а так-
же остальные компонен-
ты постэкструзионного
оборудования: приемное
устройство (pullStream
R 1200-10 VEZ), вспо-
могательное пусковое
устройство (startStream
AFH 60), отрезная пила
(cutStream PTA 1200) и
опрокидывающий стол (rollStream RG 1200).
Вся линия управляется зарекомендовавшей себя систе-
мой управления BMCtouch с сенсорным экраном 19” TFT
Touch Screen, так что отрезной пилой и приемным устрой-
ством можно управлять с терминала экструдера. Система
управления также предоставляет возможность дистанци-
онного технического обслуживания.

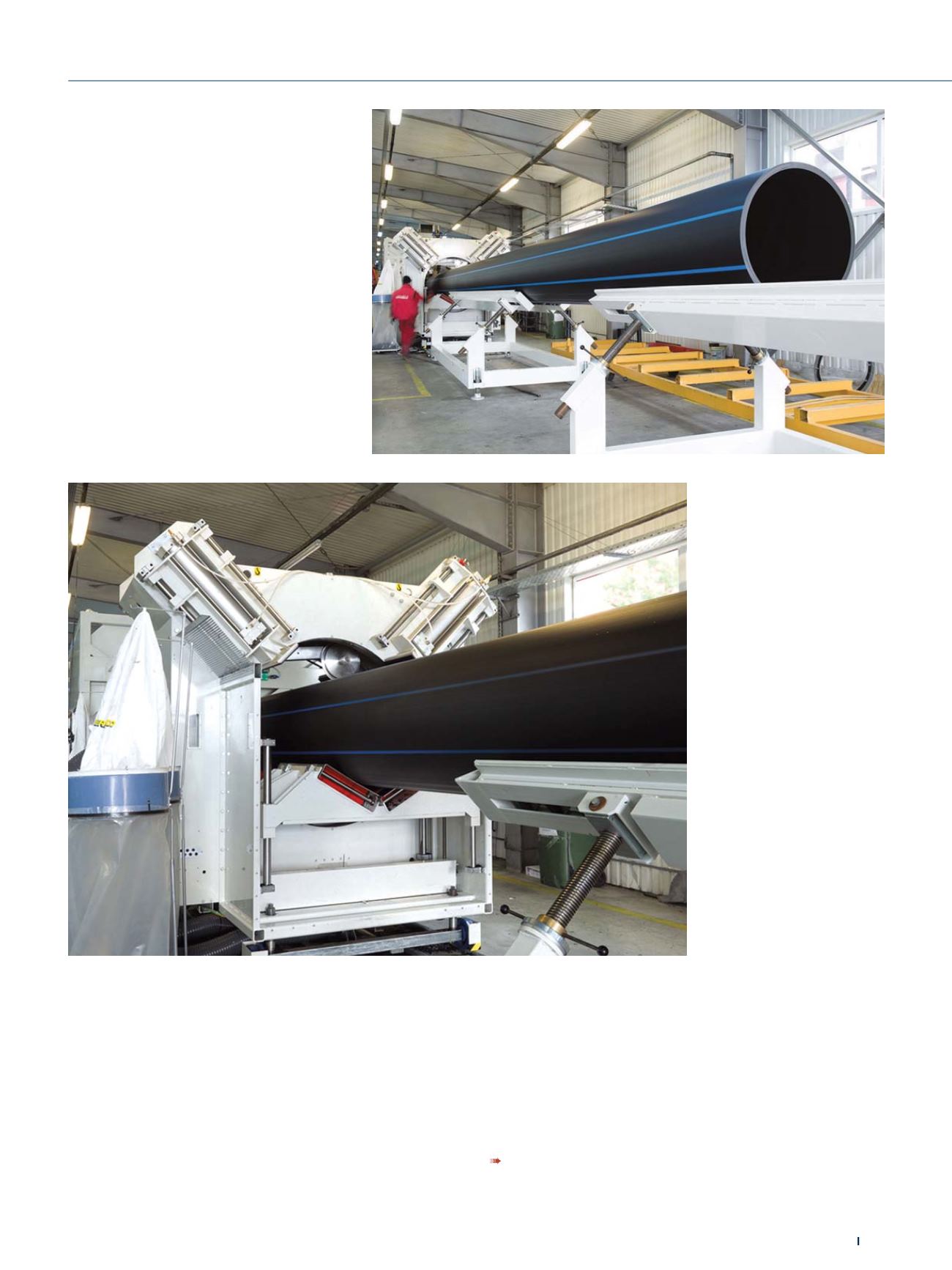

Крупногабаритная труба диаметром 1,2 м
с цветной полосой
Отрезная пила cutStream
PTA 1200 способна
отрезать трубы по размеру
как без снятия стружки,
так и со снятием
(все фото © Tehno World)
