ловки с использованием только одной, заданной после-

довательности слоев. Распределительные блоки более

сложной конструкции позволяют перенаправлять по-

токи расплавов для изменения последовательности слоев

благодаря применению сменных селекторных пластин.

Наиболее совершенные распределительные блоки, по-

мимо селекторных пластин, оснащены подузлами по-

дающих блоков, позволяющими объединять некоторые

из потоков расплавов до их поступления в головку, обе-

спечивая универсальность при выборе выпускаемого

продукта и позволяя использовать большее число слоев

по сравнению с количеством распределительных кол-

лекторов в головке. Компания Nordson EDI изготовила

большое количество многоколлекторных эктрузионных

головок. Многие экструзионные головки с четырьмя и

пятью распределительными коллекторами производства

компании Nordson EDI работают без утечек даже при

уровнях производительности 5000 кг/ч. Для новой де-

вятиколлекторной экструзионной головки разработаны

дополнительные крепления за пределами основной ча-

сти корпусов головки (в области торцевой пластины),

обеспечивающие надлежащую герметизацию. Компания

Nordson EDI может также разработать заказную станцию

Ultracart™для быстрого обслуживания многоколлектор-

ной головки конкретного заказчика.

Кроме того, головки оснащаются системами автома-

тической регулировки губок Autoflex. Эти модульные

системы допускают быстрый демонтаж для получения

удобного доступа к креплениям корпуса головки. Благо-

даря этой системе упрощается разборка и последующая

сборка головки при ее периодической чистке и профи-

лактическом обслуживании.

Многочисленные варианты

производства многослойной пленки

Выбор системы экструзионных головок, предлагае-

мой компаниейNordson EDI для конкретной области

применения, зависит от таких переменных факторов,

как суммарная пропускная способность, толщина

слоя и отношение значений вязкости, ширина голов-

ки, требуемое количество и типы структур выпускае-

мой продукции, а также наличие каких-либо потоков

расплавов с существенно отличающимися рабочими

температурами. И несмотря на то, что рекомендуе-

мые решения могут включать весь диапазон от одно-

коллекторной экструзионной головки с подающим

блоком до полномасштабной многоколлекторной

головки с раздельными каналами для всех слоев,

чаще всего компания предлагает промежуточный

вариант, сочетающий в себе элементы многокол-

лекторного подхода и подающего блока. Так, например,

для пятислойной структуры, содержащей только один

уникальный и критически важный верхний слой, можно

порекомендовать двухколлекторную систему. Распре-

деление критичного слоя осуществляется при помощи

отдельного канала потока, а остальные четыре слоя с

более высокой степенью совместимости подвергаются

соэкструзии через второй канал потока.

Помимо разработки многоколлекторных экструзион-

ных головок компания Nordson EDI совершенствует

подающие фид-блоки. С учетом конкретного режима

переработки одноколлекторная экструзионная головка

с подающим блоком для соэкструзии может оказаться

наилучшим вариантом, например, когда оснастка для

экструзионного оборудования должна выпускать мно-

жество разнообразных структур в широком диапазоне

отношений толщины слоев. Подход с применением по-

дающего фид-блока допускает большую гибкость при

выпуске продукта, а также упрощает чистку и переналад-

ку на другой продукт. Многоколлекторная технология, с

другой стороны, обеспечивает превосходящие результаты

в плане качества и стабильности параметров продукции.

Сегодня как никогда этот подход позволяет найти прак-

тичную и реалистичную альтернативу для изготовителей

многослойных пленок более высокого порядка.

www.nordson.com

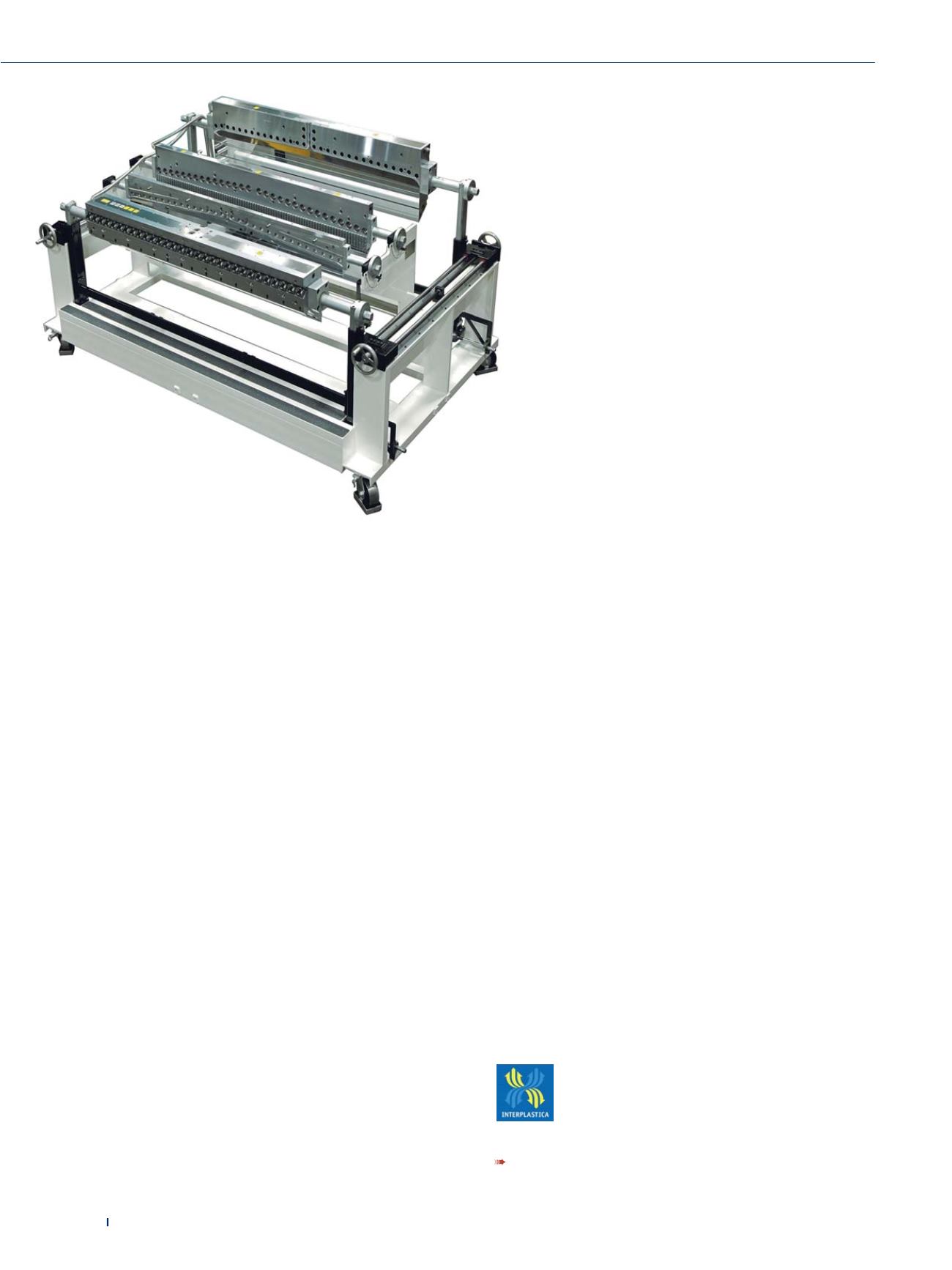

Станция для быстрого обслуживания Ultracart™

компании Nordson EDI проектируется индивидуально

и может работать с 9-коллекторными экструзионными

головками. На иллюстрации изображена разобранная

3-коллекторная экструзионная головка

Стенд FO B37
