Extrusion 7-2016

Preview

Extrusion 7/2016

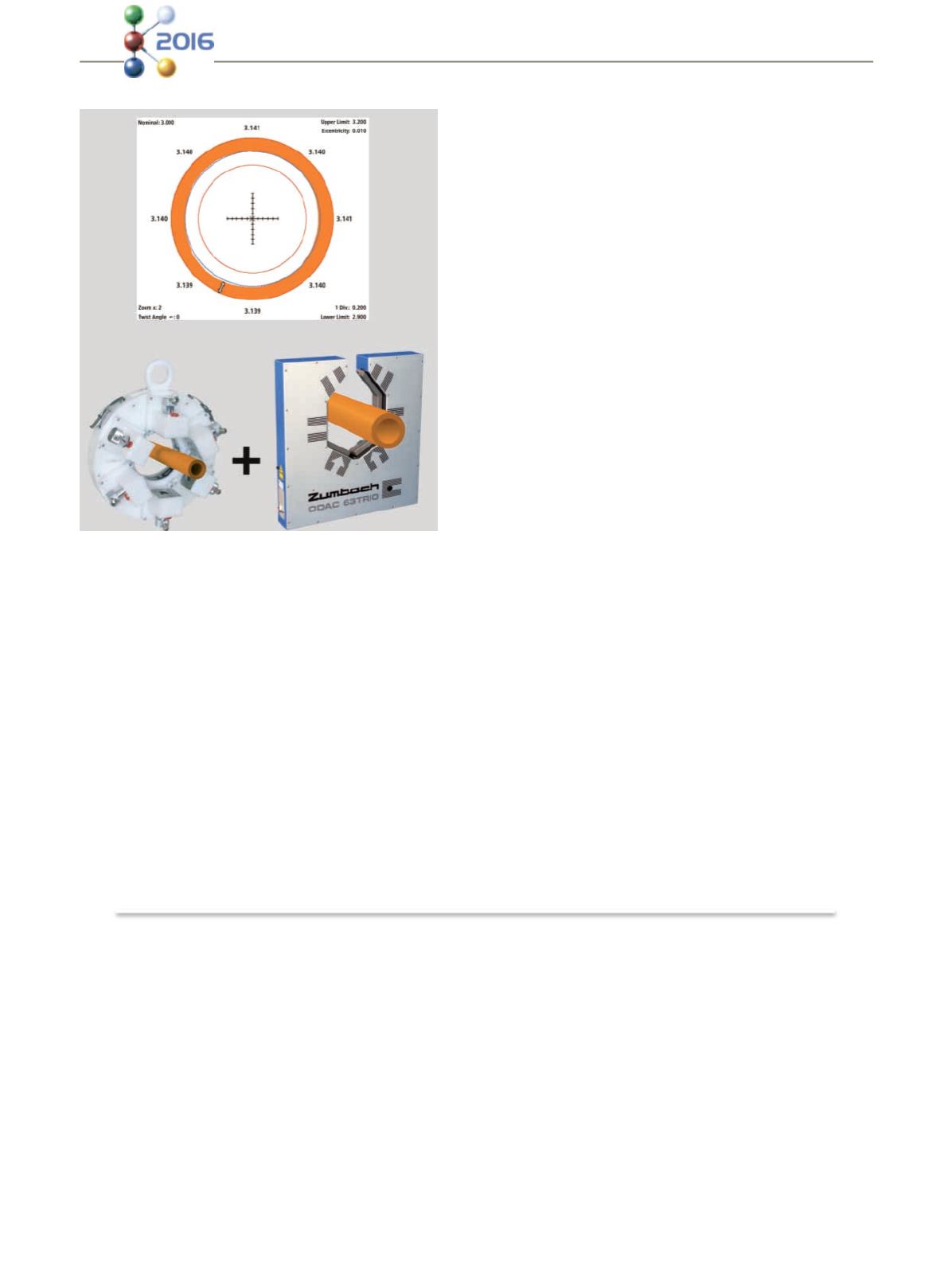

Bild, oben:

WALLMASTER

Querschnittsanzeige

einer 6-Punkt Ultra-

schall-Exzentrizitäts- &

Wanddickenmessung;

unten links:

UMAC Ultraschall-

Exzentrizitäts- &

Wanddickenscanner;

unten rechts:

ODAC Laser-

Durchmesser-Messkopf

(Bild: Zumbach)

➠

ZUMBACH Electronic AG

www.zumbach.com

K 2016: Halle 10, Stand E41

Durchmessermessköpfen wie auch in

Kombination mit Fehlerdetektoren lässt

sich der Mess- und Regelbereich zum

Beispiel auf Außen- und Innendurchmes-

ser erweitern, Statistiken, SPC und Pro-

zessor-Kommunikation einrichten.

Mit dem Einsatz von WALLMASTER

Mess- und Regelsystem erschließen sich

Herstellern großes Potenzial für die Ein-

sparung von Rohmaterial. Der ROI ist in-

nerhalb weniger Monate erreicht. Dank

dieser Systeme können Anfahrzeiten be-

trächtlich reduziert werden.

Optimale Messung von einschichti-

gen Kunststoffrohren und Schläu-

chen:

WALLSTARTER, die preisgünstige-

re Prozessorlösung für UMAC

Ultra-

schall

Exzentrizitäts-

und Wanddickenmes-

sung ist zugeschnitten

auf die Anforderungen

in der Messung und Re-

gelung von einschichtige Kunststoffroh-

ren und Schläuchen.

Neue Ultraschall-Scanner mit flexi-

bler Messeinstellung für Durchmes-

ser:

Als ein Highlight der Messe präsen-

tiert ZUMBACH mit der völlig neuartigen

Konstruktion den UMAC

RZ- und Z-

Scanner (Pat. pend.). Die Transducer

können innerhalb von Sekunden einzeln

oder synchron in die optimale Messposi-

tion gebracht werden. Die Scanner de-

cken einen Außendurchmesserbereich

bis zu 180 mm ab und stellen eine eben-

so elegante wie einfache Lösung für

Inline-Exzentrizitäts- und Wanddicken-

messung von Rohren, Schläuchen und

Kabelmänteln dar.

Berührungslose Profil-Vermessung

mittels kombiniertem Laser- und

CCD-Verfahren

: Vollständige Profil-

Querschnittsvermessung, einschließlich

zurückgezogener Dimensionen, Radien

usw. können mit den PROFILEMASTER

Systemen gemessen werden. Relevante

Dimensionen wie Breiten, Höhen, Steg-

dicken, Winkel und Radien werden zu-

sätzlich zum Querschnittsbild sichtbar

gemacht und laufend angezeigt.

Neue “Linear Sensor” Technologie er-

laubt kostengünstige, synchrone,

mehrachsige Inline-Durchmesser- und

Ovalitätsmessung bei extrudierten

Rohren und Schläuchen:

Messtechno-

logie für Produkte bis 200 mm Außen-

durchmesser:

• Neue Messgeräte-Reihe mit 2-farbigen

LED-Lichtquellen gestatten simultanes

Abtasten in beiden Messachsen (XY*).

• Eingebaute Fremdlichtfilter verhindern

Messabweichungen.

• Perfektes Funktionieren selbst bei re-

flektierenden Oberflächen durch den

Einsatz von verschiedenen Farben für je-

de Messachse.

OPC UA: Transparentes Datenhand-

ling – einfache Überwachung in Echt-

zeit:

ZUMBACH hat seine leistungsstar-

ken Messgeräte mit OPC UA ausgerüs-

tet. Diese gewährleisten einen einfa-

chen, skalierbaren und sicheren Informa-

tionsaustausch mit verschiedenen Syste-

men in der Linie – unabhängig von Platt-

form oder Hersteller.

räten von KOCH-TECHNIK besitzt eine

Duo-Fördereinheit nur einen einzelnen

Drei-Phasen-Vakuumerzeuger,

dessen

Leistung im Wechsel effizient auf zwei

Materialabscheider verteilt wird. Die Vor-

teile: Neben bewährter Koch-Technik

Qualität für den störungsfreien Material-

transport erhält der Kunde ein Paket, das

im Preis vorteilhafter ist als zwei Einzel-

fördergeräte mit gleicher Leistung. Eine

homogene Zusammenstellung von Gerä-

tekomponenten aus dem KOCH-TECH-

KOCH-TECHNIK stellt auf der K 2016

eine ökonomische Fördereinheit vor, die

zwei Kunststoffverarbeitungs-Stationen

oder Granulattrockner mit Material be-

dienen kann. Unter der Bezeichnung

Duo Fördereinheit wurden dafür ver-

schiedene Pakete zusammengestellt, die

aus einem Gestell mit Vakuumerzeuger

und Steuerung sowie zwei Materialab-

scheidern nebst Trichtern bestehen und

Materialdurchsätze von 120 bis 340 kg/h

zulassen. Gegenüber den Einzelförderge-

Fördereinheit für die Versorgung von zwei Bedarfsstellen

NIK Baukastensystem garantiert dabei ei-

ne sofort einsetzbare, „schlüsselfertige“

Lösung zum Materialtransport. Während

einer staubfreien und sicheren Förderung

von Verarbeitungsmaterial wird das war-

tungsfreie Vakuumgebläse optimal aus-

gelastet.

Die Bedienung der Einheit ist bewusst

einfach gehalten: Über ein Touch-Panel

werden die Parameter der beiden Ab-

scheider sowie des Vakuumgebläses ein-

gestellt. Dafür lässt sich die Führung
