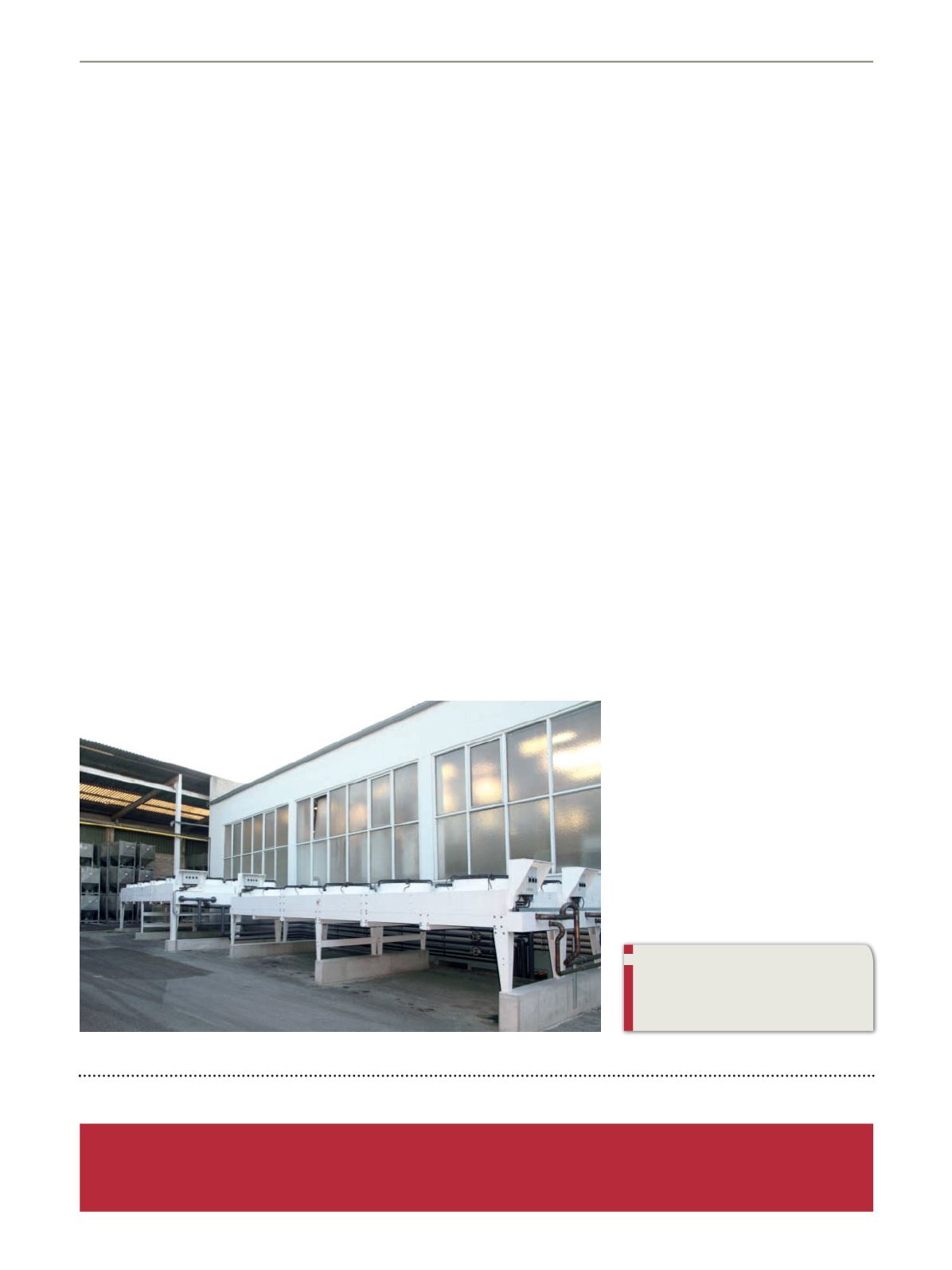

Bei der Split-Kälteanlage sind die
Kältemittel-Verflüssiger im Außen-
bereich installiert. Freikühler nutzen in
der kühlen Jahreszeit die Umgebungs-
kälte – das spart Energie
Zentrale Split-Kälteanlage mit 2 x 300 kW Kühlleistung
Die Anlage mit einer Kälteleistung von 2 x 300 kW stellt Wasser
mit einer Vorlauftemperatur von 14 °C bereit. Sie ist mit einem
Freikühler ausgerüstet, der die Primärkälte bei niedrigeren Au-
ßentemperaturen aus der Umgebung bezieht. Diese so ge-
nannte „Winterentlastung“ entlastet die Kältemaschine ganz
wesentlich und führt bei Außentemperaturen unterhalb von et-
wa 10 °C zu beachtlichen Energieeinsparungen.
Effizient angetrieben und gesteuert
Die Verbraucherpumpen der Kälteanlage sind mit druckabhän-
gigen drehzahlgeregelten Antrieben ausgerüstet. In der Praxis
reduziert das den Energieverbrauch der Pumpen um bis zu 40
Prozent. Auch die hocheffizienten Antriebe der Bitzer-Schrau-
benverdichter werden drehzahlgeregelt und somit bedarfsge-
recht angesteuert.
Darüber hinaus entschied sich OBO Bettermann – wie von L&R
empfohlen – für eine Anlage mit VariKon-Steuerung, die eine
gleitende Kondensationstemperatur gewährleistet und damit
für weitere signifikante Energieeinsparungen sorgt. Denn kon-
ventionelle Kältemaschinen werden mit einer festen Kondensa-
tionstemperatur betrieben, die in der Regel bei ca. 47 °C liegt.
Dieses Temperaturniveau benötigt man allerdings nur bei ho-
hen Außentemperaturen von circa 35 °C. Bei kühlerem Klima
von zum Beispiel 8 °C reicht eine niedrigere Kondensationstem-
peratur von in diesem Falle 20 °C völlig aus. Bei einer Außen-
temperatur von zum Beispiel 8 °C wird die Kältemaschine mit
einer Kondensationstemperatur von 20 °C betrieben. Die Vari-
Kon-Steuerung regelt die Kondensationstemperatur entspre-
chend in Abhängigkeit von der Außentemperatur und erreicht
damit eine deutlich geringere Leistungsaufnahme des Verdich-
ters.
Ein nachhaltiges Konzept – ökonomisch und ökologisch
Typisch für die Angebotsausarbeitungen von L&R ist die Tatsa-
che, dass die Energieeinsparmaßnahmen als Optionen ausge-
wiesen und sowohl mit ihren Kosten als auch mit den zu er-
wartenden Einspareffekten dargestellt sind. Der Anwender
kann somit auf einen Blick die Amortisationszeiträume jeder
einzelnen Maßnahme erfassen und seine Entscheidung treffen.
Bei der VariKon-Steuerung beispielsweise hat L&R für die Käl-
teanlage im OBO-Werk Menden eine jährliche Einsparung von
knapp 35.000 Euro errechnet. Für die Kombination von Winter-
entlastung (Freikühler) und VariKon ergab sich eine Einsparung
von 56.700 Euro Energiekosten. Und für die drehzahlgeregel-
ten Verdichter wurde eine jährliche Einsparung von 6.460 Euro
errechnet.
Damit errechnet sich allein durch diese drei Energiesparoptio-
nen eine jährliche Einsparung von über 98.000 Euro, und alle
drei Maßnahmen amortisieren sich in sehr überschaubaren
Zeiträumen. Deshalb erstaunt es nicht, dass sich OBO Better-
mann für alle angebotenen Optionen entschied – zumal da-
durch neben der ökonomischen auch die ökologische Nachhal-
tigkeit gestärkt wird. Denn jeder Euro, der beim Energiever-
brauch eingespart wird, verringert auch den „ökologischen
Fußabdruck“, den das Werk hinterlässt.
Autor
Thomas Imenkämper,
Vertriebsleiter, L&R Kältetechnik GmbH & Co. KG, Sundern
