Ein neuer Prüfautomat des

Würselener Messtechnik-

spezialisten Pixargus prüft

geschnittene Faserverbundplat-

ten im Sekundentakt auf Herz

und Nieren. Mit 12 Kameras,

modularen Hochleistungs-LEDs

und ausgeklügelten Algorith-

men kontrolliert das System

Oberfläche und Dimension in

einer Messung. WebControl

SinglePiece (SP) detektiert auch

auf dunklem, inhomogenen

Material wie Carbon kleinste

Fehler. Der Prüfautomat über-

nimmt außerdem das komplet-

te Handling des Stückguts im

Prüfprozess – von der Zufüh-

rung über den Transport bis zur

Ausschleusung.

die Kongruenz der gewonnenen Mess-

daten. „Wir sagen nicht nur, der Faden

liegt richtig und die Soll-Kontur passt,

sondern beides zusammengenommen

muss stimmen“, so Broichhausen weiter.

Automatisiertes Handling für stabile

Qualitätsprozesse mit hohem

Durchsatz

Nach manueller Bestückung des Maga-

zins übernimmt der Prüfautomat

WebControl SP das Handling geschnitte-

ner Bahnwaren bis max. 700 x 700 mm

voll automatisch. Die Tageskapazität: bis

zu 10.000 Stück. Der Transport des

Stückguts erfolgt mittels Luftkissentech-

nologie. Die aufbereiteten Qualitätsda-

ten lassen sich in Folgeprozesse und In-

dustrie-4.0-Anwendungen integrieren.

Neuer Prüfautomat bringt Licht in

Faserverbundwerkstoffe

b in Sitzschalen oder der Pedalerie –

neue Faserverbundwerkstoffe sind

gerade in der Automobilindustrie stark

auf dem Vormarsch. Sie vereinen Vorteile

wie höhere Stabilität mit einer deutlichen

Ersparnis an Gewicht. Die Sicherheitsan-

forderungen an das Material und damit

an die Einzelstückprüfung sind hoch. Ein

Fall für den Marktführer bei der Quali-

tätsüberwachung von Verbundwerkstof-

fen und Carbonfasern.

Der neue Prüfautomat WebControl SP

von Pixargus kontrolliert µm-genau bei

jedem Prüfteil die 2D-Soll-Ist-Kontur und

detektiert gleichzeitig kritische Oberflä-

chenstrukturen wie die richtige Fasero-

rierentierung und Oberflächenfehler wie

Risse, Kratzer, Löcher, Web- und Ma-

schenfehler – sogar auf dunklem und in-

homogenem Material. Dabei kombiniert

das System die Oberflächeninspektion

der Faserlage mittels Auflicht und die

Kontrolle der Soll-Ist-Kontur mittels

Durchlicht in einer Messung.

„Wir haben eine Hochleistungs-Licht-

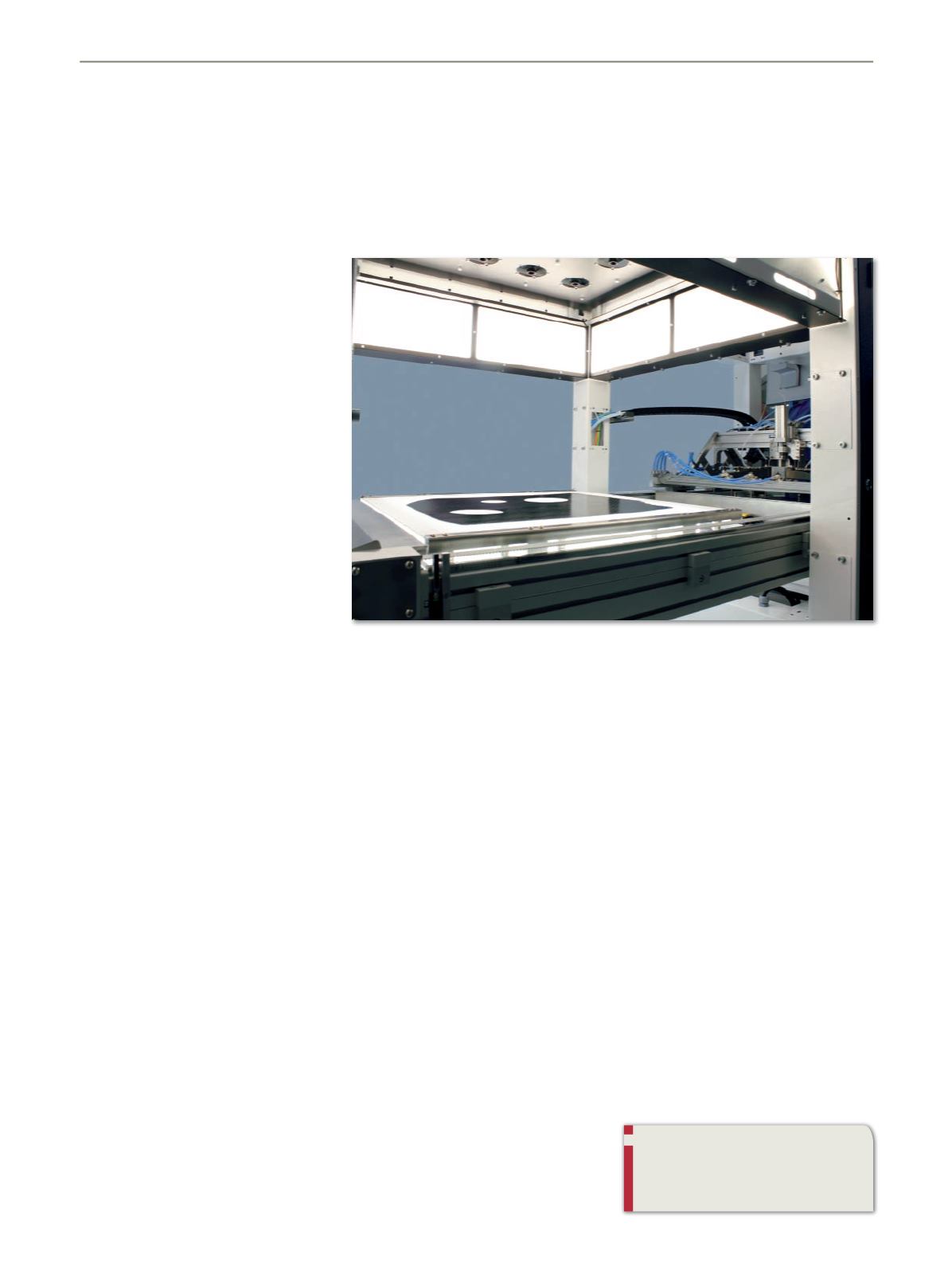

Der transluzente Messtisch von WebControl SinglePiece (SP) ist mit Hochleistungs-

LEDs ausgestattet. Die optimale Abstimmung von Beleuchtung, Kamerasensorik

und ausgeklügelten Algorithmen sorgt für hochpräzise Messergebnisse

szenerie mit einer engen Messtoleranz

von +/-50 µm aufgebaut, die starke Kon-

traste und ein optimales Kamerabild lie-

fert“, erklärt Pixargus-Geschäftsführer

Jürgen Philipps die neue Technologie.

„Über die perfekte Abstimmung von

LEDs und Kamerasensorik und unsere

ausgeklügelte Algorithmik können wir

etwaige Störeinflüsse durch kritische

Materialeigenschaften des Prüfguts aus-

schließen – und das bei einem hohen

vollautomatischen Prüfdurchsatz samt

Messmittelfähigkeit“.

„Ergebnis ist eine bislang unerreichte

Qualität der Prozessstabilität und Pro-

zesswiederholbarkeit, die im Automoti-

ve-Sektor erwartet wird, so Dirk Broich-

hausen, Direktor Vertrieb & Marketing.

Für die Oberflächeninspektion bietet

WebControl SP eine Multikamerasenso-

rik. Pro Kamera lassen sich beliebig viele

Sichtbereiche definieren und so verschie-

dene Prüfaufgaben gleichzeitig durch-

führen. Zur Verifizierung der Qualitäts-

entscheidung überprüft das System auch

Pixargus GmbH

Industriepark Aachener Kreuz

Monnetstr. 2, 52146 Würselen, Germany
