außer, wenn es durch den

Austausch von Komponen-

ten oder durch das Erfüllen

von Vorschriften notwendig

wird.

Sämtliche relevante Parame-

ter für die Genauigkeit wer-

den durch das Messsystem

kontinuierlich

überwacht

und laufend automatisch

auskompensiert. Dies gilt

speziell auch für eventuelle

Langzeitänderungen

des

Verhaltens des Scannermo-

tors oder der Messelektro-

nik.

Kompakte Intelligenz und flexible

Kommunikationsmöglichkeiten

: Ver-

sionen mit seriellen RS232/422/485-

Schnittstellen, Profibus DP, Profinet IO,

Ethernet TCP/IP oder EtherNet/IP ermög-

lichen direkte, schnelle und einfache

Kommunikation. Digitale J/JM-Messköp-

fe zum Anschluss an die bewährten

USYS-Prozessoren von ZUMBACH kom-

plettieren das Angebot.

High Precision ODAC 14XY Laser

Gauges

Modern dual axis measuring

head from the ODAC

laser measur-

ing unit series

. Highest accuracy, ro-

bustness, reliability and functionality dis-

tinguish all the laser measuring heads

from ZUMBACH. Thanks to the compact

design, the ODAC

14XY measuring

heads can be used in virtually every ma-

nufacturing process in the wire and cable

industry, the plastics and rubber industry

as well as the steel and metal industry.

Known for precision, quality and ease of

use the laser measuring heads from

ZUMBACH are among the best of their

class.

The technological basis considered for

these measuring heads is always of the

latest cutting edge technology, with la-

ser diodes as light sources combined

with intelligent and powerful measured-

value processors which facilitate a simple

and flexible integration. The long-stand-

ing experience as a pioneer of in-line

measuring technology, combined with

high production figures result in a pro-

duct with an excellent price-performance

ratio.

Amongst the outstanding features

Modernster, zweiachsiger Mess-

kopf aus der ODAC

-Laser-Messge-

rätereihe.

Höchste Genauigkeit, Ro-

bustheit, Zuverlässigkeit und Funktionali-

tät zeichnen alle Laser-Durchmesser-

messköpfe von ZUMBACH aus. Dank der

kompakten Bauart können die ODAC

14XY-Messköpfe in praktisch jedem Fer-

tigungsprozess in der Draht- und Kabel-

industrie, Kunststoff- und Gummiindus-

trie sowie Stahl- und Metallindustrie ein-

gesetzt werden. Bekannt für Präzision,

Qualität und einfache Handhabung, zäh-

len die Lasermessköpfe von ZUMBACH

zu den Besten ihrer Klasse.

Die technologische Grundlage dieser

Messköpfe bildet modernste Lasertech-

nologie mit Laserdioden als Lichtquellen,

kombiniert mit intelligenten, leistungs-

starken Messwertprozessoren, welche ei-

ne einfache und flexible Anbindung er-

möglichen. Langjährige Erfahrung als

Pionier der In-line Messtechnik, kombi-

niert mit hohen Produktionszahlen erge-

ben ein Produkt mit einem ausgezeich-

neten Preis-Leistungs-Verhältnis.

Herausragende Merkmale

sind unter

anderem die Einzelscan-Kalibration

(CSS), Einzelscan-Überwachung und die

hohe Datenrate von bis zu 125 Datenpa-

kete pro Sekunde (abhängig von Mess-

kopfausführung, Anzahl übertragener

Messwerte sowie Konfiguration der

Schnittstelle). Die Messköpfe können bei

allen Liniengeschwindigkeiten eingesetzt

werden. Produktvibrationen haben kei-

nen merkbaren Einfluss auf die Messung.

Speziell geeignet sind sie für Fein- und

Feinstdrähte, Lackdrähte, Kabel, Steel-

cord, Fasern, Medizinalschläuche, Extru-

date aus Kunststoff und Gummi.

Die ODAC 14XY Modelle sind in zwei

Ausführungen erhältlich:

•

Mikro für Durchmesser ab 0.015

bis 3mm

: Dank der Verwendung eines

blauen Lasers bei den Mikroversionen,

können kleinste Durchmesser im Mikro-

meterbereich gemessen werden.

•

Standard für Durchmesser ab 0.06

bis 16 mm

: Adaptive Signalverarbeitung

in den Messgeräten erhöht die Messge-

nauigkeit

Alle Messköpfe der ODAC

-Reihe bein-

halten eine adaptive Signalverarbeitung

(Patent DE3111356), welche eine regel-

mässige Kalibrierung überflüssig macht,

are features such as single scan calibrati-

on (CSS), single scan monitoring and

high data rate output of up to 125 data

packages per second (Depending on the

measuring head model, the number of

transmitted measured values as well as

the baud rate of the interface). The mea-

suring heads can be used with all line

speeds. Vibrations during production

have no noticeable influence on mea-

surements.

Specially suited for

fine and extra fine

wires, enamelled wires, cables, steel

cords, fibres, medical tubing, extruded

plastic or rubber products.

The ODAC 14XY models are available for

two measuring ranges:

•

Micro version from ø 0.015up to

3mm (.0006up to .12 in.)

. Thanks to

the use of a special laser, these versions

can measure smallest diameters within

the micrometer range.

•

Standard version from ø 0.06 up

to 16mm (.0024up to .64 in.)

. Adapti-

ve signal processing in the measuring

units increase accuracy.

All the measuring heads of the ODAC

series have adaptive signal processing

(patent DE3111356), which makes sub-

sequent regular re-calibrations superflu-

ous. Only in instances of component ex-

change or compliance to calibration re-

gulations ISO 9000/9001 etc would re-

calibration be required.

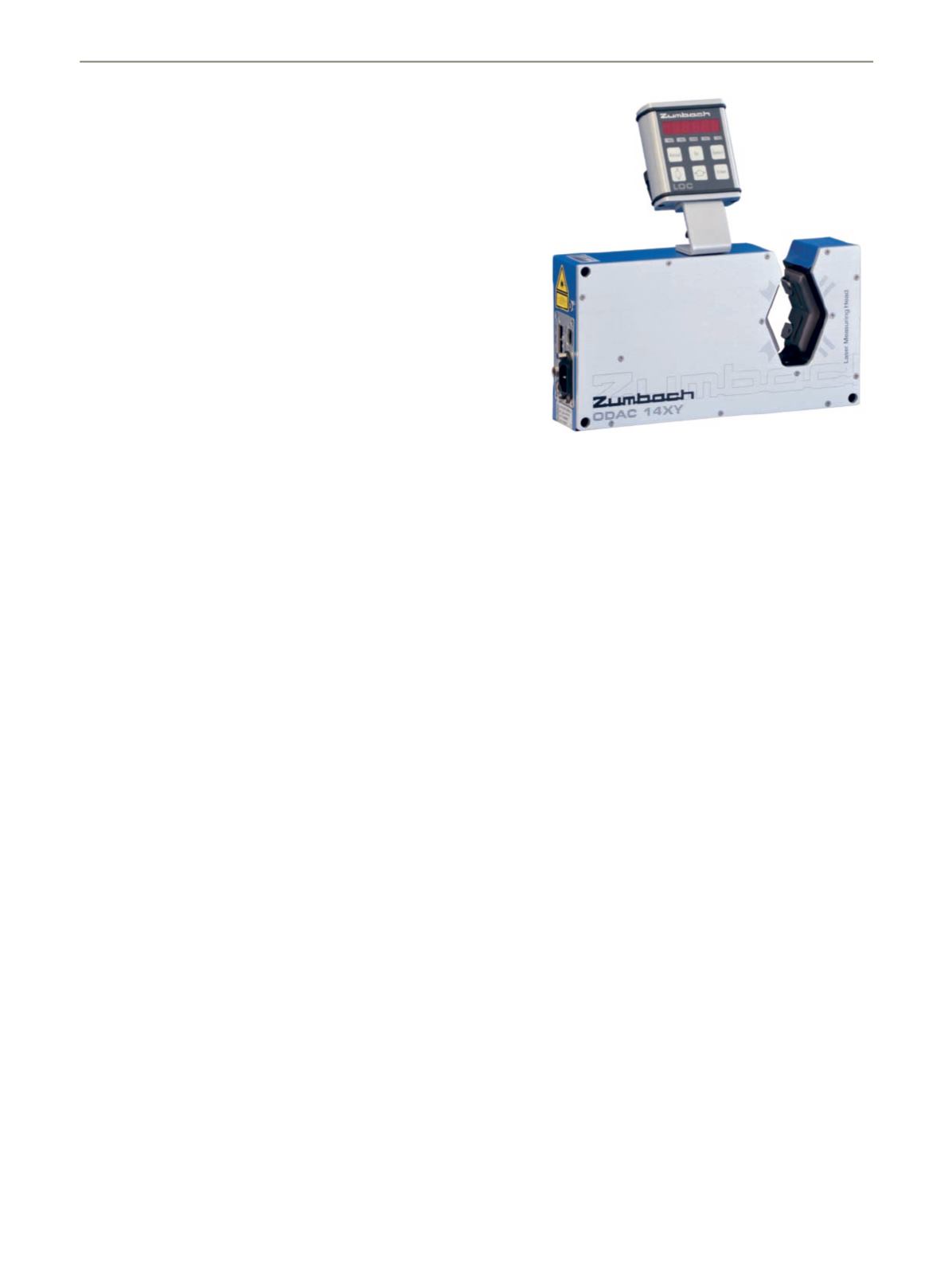

ODAC 14XY Messkopf mit optionaler

Lokalanzeige LOC 01

ODAC 14XY measuring head with

optional local display LOC 01
