Exponat 3: CDF – kontinuierlicher Schmelzefilter –
neueste Generation
Die von MAS entwickelte CDF (Continuous Disc Filter)-Schmel-
zefilter-Baureihe zählt zu den weltweit führenden, kontinuierli-
chen Filtersystemen für Recyclinganlagen. Diese Position ver-
dankt das System dem modularen Konzept, mit dem bisher un-
erreicht große Filterflächen dargestellt werden können. Die
kleinste Baugröße CDF 300 arbeitet mit einer 300 mm Scheibe
mit 792 cm² Filterfläche ist für einen Schmelzedurchsatz im Be-
reich von 300 bis 700 kg/h geeignet. Alle weiteren Baugrößen
arbeiten mit einer 510 mm Filterscheibe. Konkret bietet der
CDF 500 mit einer Scheibe eine Filtrationsfläche von 1.640 cm²
für 700 bis 1.600 kg/h. Der nächstgrößere Filtertyp CDF-500-D
mit zwei parallel geschalteten Scheiben bietet mit 3.280 cm²
die doppelte Filterfläche und erlaubt einen Durchsatz von
1.300 bis 2000 kg/h. Die größte Filtereinheit mit der Typenbe-
zeichnung CDF-500-D-P besteht aus zwei parallel angeordne-
ten CDF-500-D Einheiten mit insgesamt vier Filterscheiben und
einer Filterfläche von 6.560 cm². Mit einem möglichen Schmel-
zedurchsatz von bis zu 4.000 kg Polyolefine pro Stunde ist sie
aktuell eine der leistungsfähigsten Einheiten in dieser Baugröße
am Markt.
Das Grundkonzept des Filters ist eine kreisrunde, in einem
schmelzeführenden Gehäuse rotierende, Trägerplatte mit einer
austauschbaren Filtrationsscheibe. Letztere ist aus oberflächen-
gehärtetem Stahl gefertigt und mit Filtrationsfeinheiten von 90
bis 750 µm erhältlich. Die Filterscheibe läuft im Gehäuse gegen
einen Schaber, der die Verunreinigungen von der Sieboberflä-
che abträgt, sammelt und einer Austragsschnecke zuleitet.
In der neuesten Evolutionsstufe erhielt das Filtersystem eine
neuartige pneumatische Anpresseinheit für den Schaber. Das
Neue daran ist der flexibel auf den Verunreinigungsgrad und
unabhängig vom Schmelzedruck einstellbare Anpressdruck. Bei
stärker verschmutzten Schmelzen kann zur Vermeidung von
übergroßen Partikelagglomerationen eine Betriebsweise mit
fluktuierendem Anpressen und Abheben des Schabers gewählt
werden.
Weitere Merkmale der neuesten Filtergeneration sind optimier-
te Schmelzekanäle im Gehäuseinneren zur Minimierung von
Schmelzedruck-Verlusten und ein neues Heizungslayout mit
Heizplatten und -bändern an Stelle von Heizpatronen zur Ver-
besserung der Temperaturkonstanz (Bild 2).
Halle 9, Stand D42

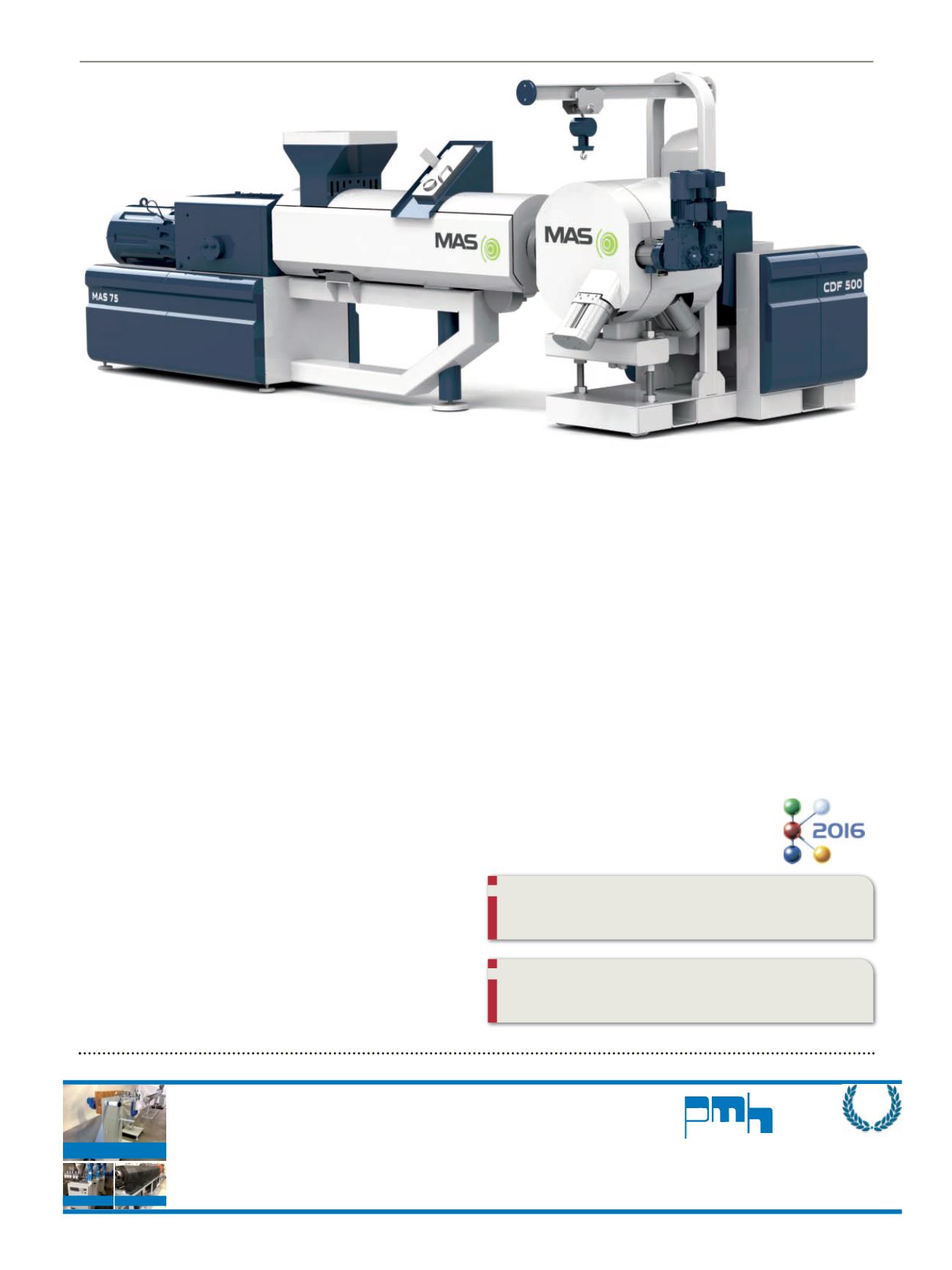

Bild 2: Zum 10-Jahres-Jubiläum präsentiert sich MAS
